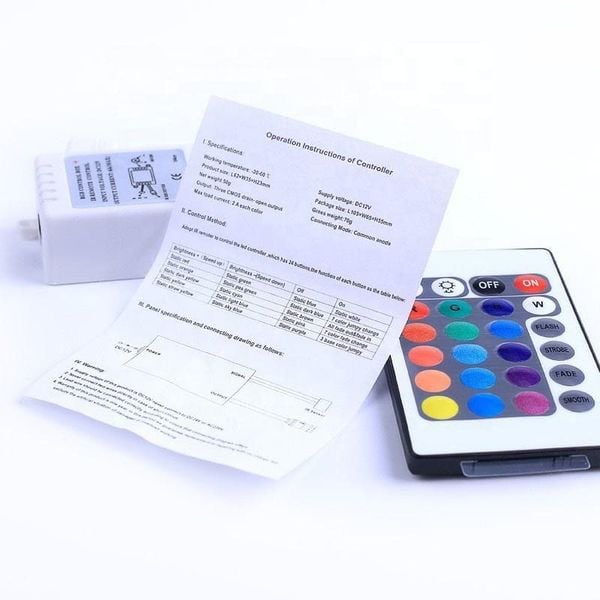

Hướng dẫn sử dụng bảng điều kiển led dây 12V

Thông số kỹ thuật    :

     Tên sản phẩm: Bộ Điều Khiển Led Dây Nhiều Màu RGB 12v

Nhiệt độ làm việc : ~20 – 60 °C

Điện áp đầu vào: DC12V

Kích thước: 62 x 35 x 23

Trọng lượng: 50 gram

Đầu ra: 03 đầu ra

Cường độ dòng điện tối đa: 2A mỗi màu.

Xuất xứ: Trung Quốc

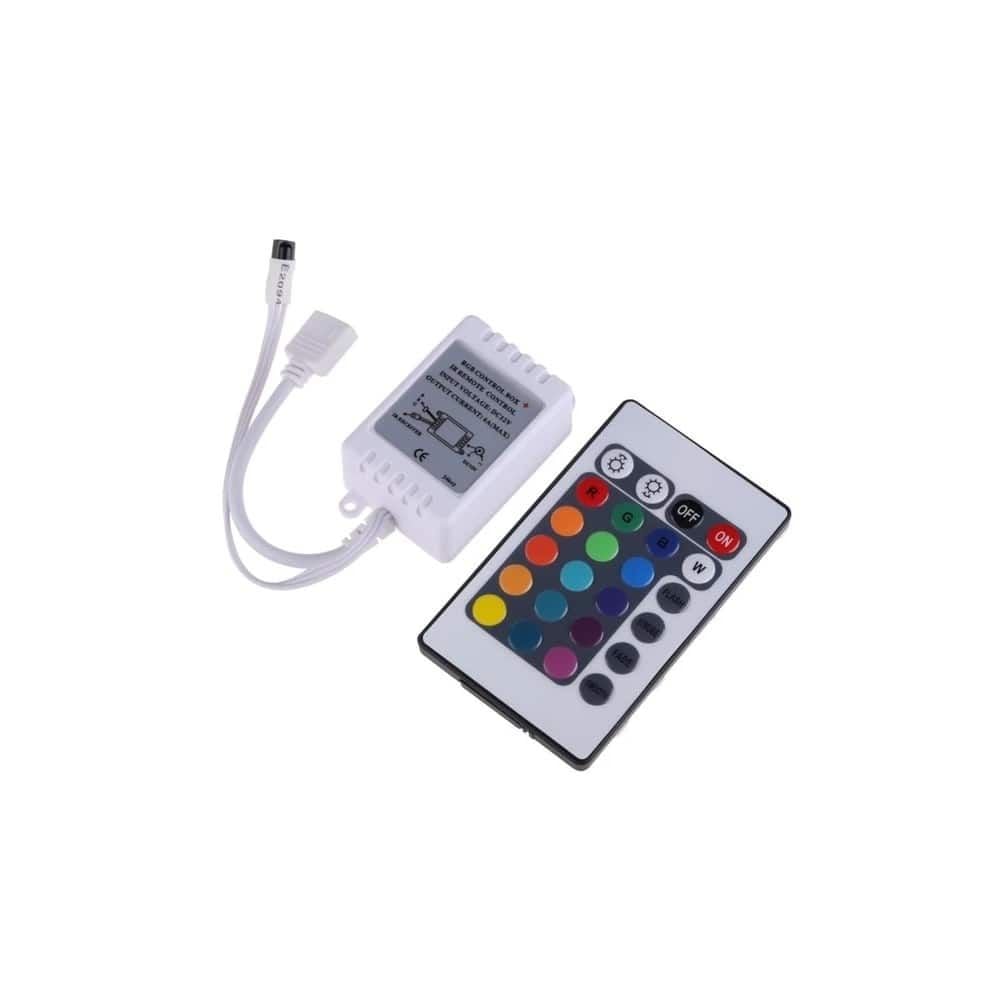

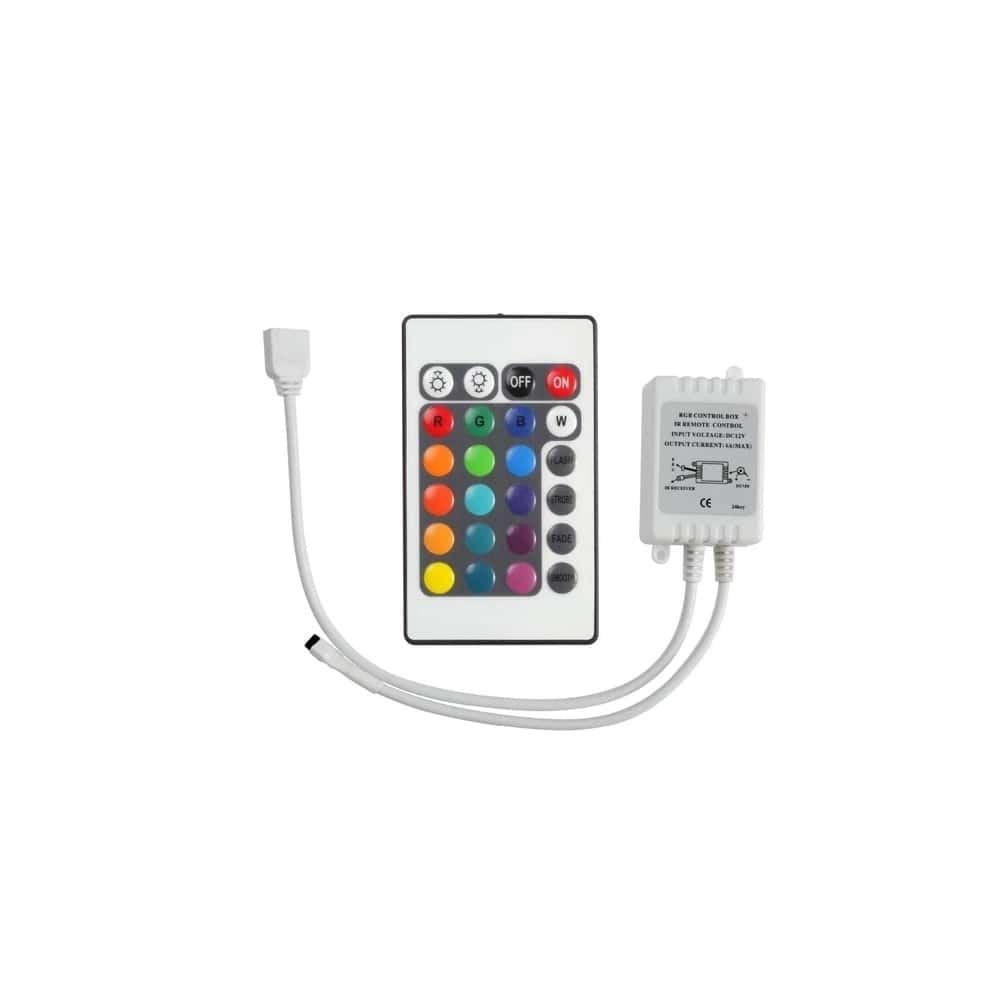

BỘ ĐIỀU KHIỂN LED DAY GRB  bao gồm:

+ 1 bộ điều khiển dây led RGB

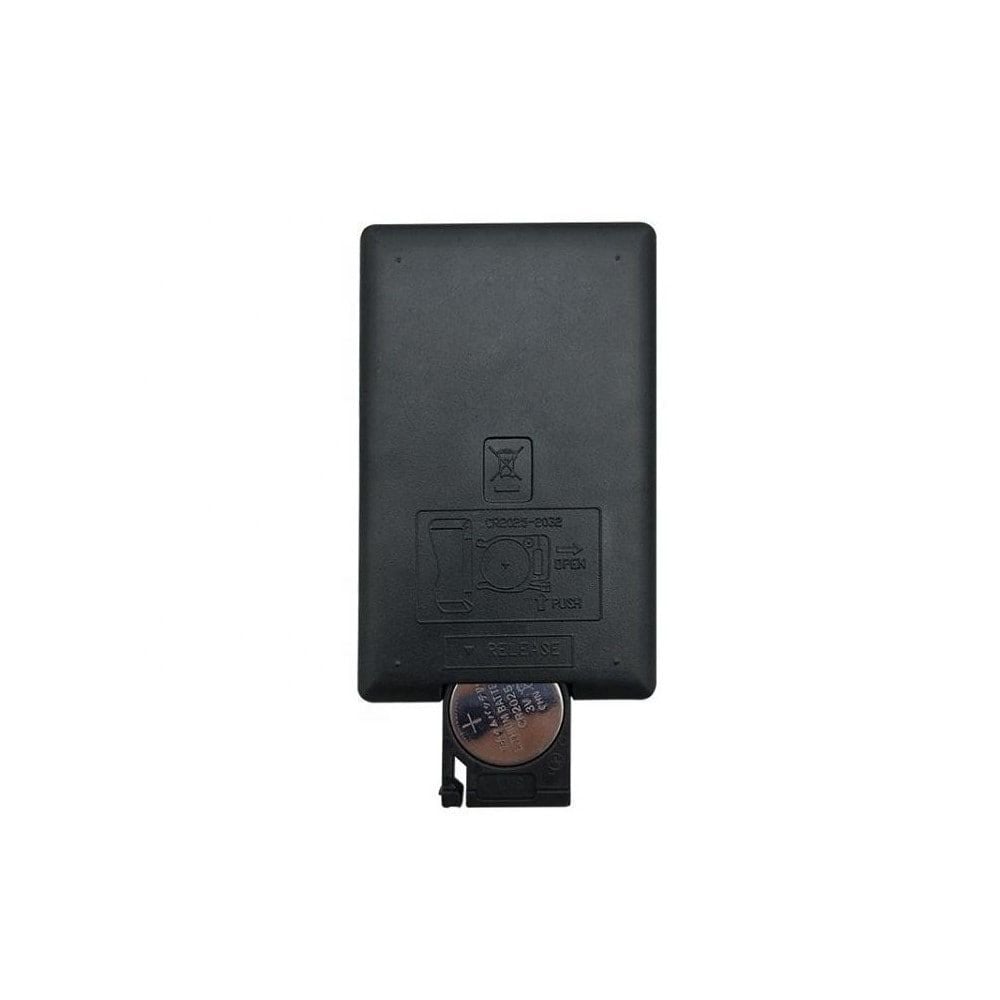

+ 1 Remote ( có pin đi kèm)
+ 1 jack DC

Phương pháp điều khiển

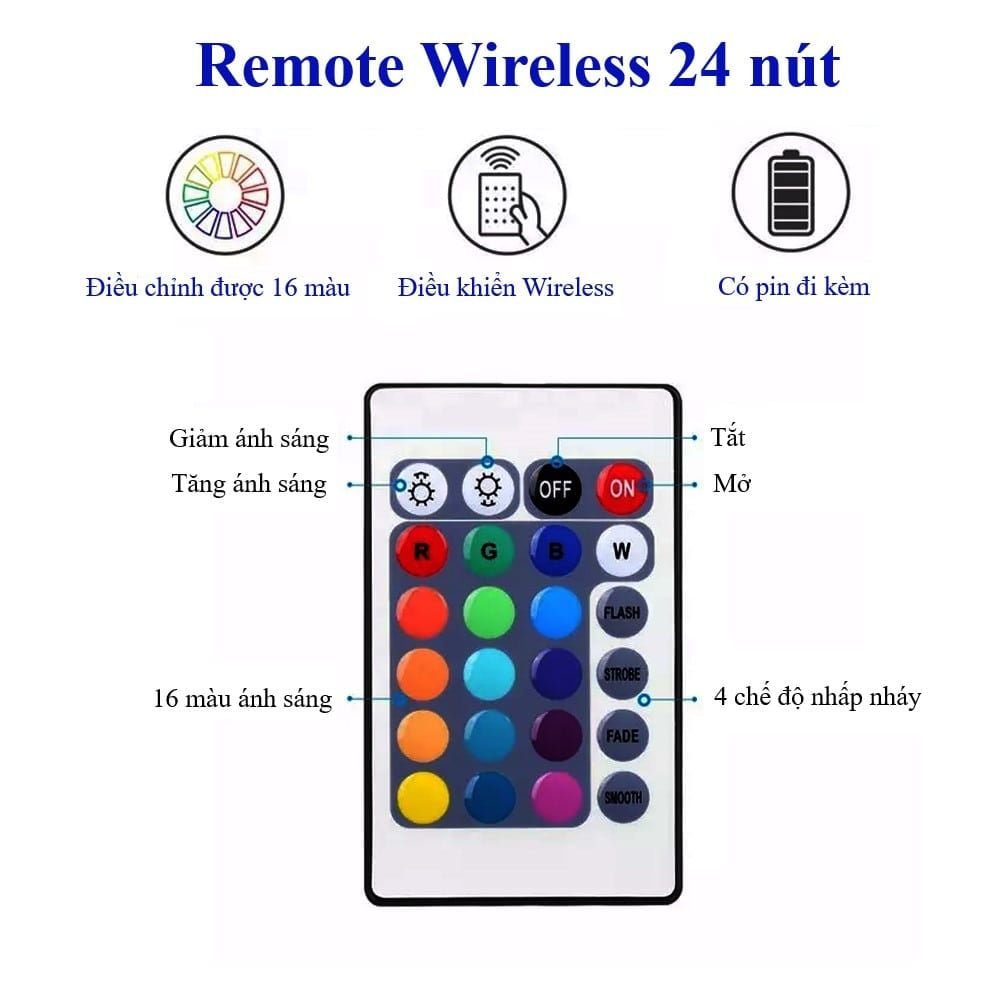

Áp dụng điều khiển từ xa IR để điều khiển bộ điều khiển led, có 24 nút, chức năng của mỗi nút như bảng bên dưới

Bản vẽ kỹ thuật và kết nối:

Cảnh báo:

Điện áp đầu vào của thiết bị là DC12V, tuyệt đối không kết nối với nguồn điện AC 220V

Không được nối 2 dây trực tiếp trong trường hợp mạch ngắn

Dây dẫn phải được kết nối chính xác theo màu trên sơ đồ hướng dẫn kết nối.

Sản phẩm được bảo hành 1 năm, trong thời gian này sản phẩm được thay thế hoặc sửa chữa hoàn toàn miễn phí. Ngoại trừ trường hợp giả mạo, sản phẩm bị sử dụng quá tải hoặc không tuân theo các chỉ dẫn.

Hướng dẫn cách sử dụng bộ điều khiển led dây rgb 12v
